ОБРАЗЦЫ ИЗДЕЛИЙ, ПОЛУЧЕННЫХ С ПРИМЕНЕНИЕМ СТАНКОВ СКФ-50, СНЭ-20МК, СКП-20М, СКП-50, СНУ-10

Физическая сущность метода состоит в локальном анодном растворении заготовки на ионном уровне под воздействием постоянного тока в проточном электролите. Инструмент является катодом и зеркально копируется в заготовке-аноде с высокой точностью и качеством обработанной поверхности. Катод-инструмент в процессе многократного применения не изнашивается.

Схема электрохимического формообразования

Операции изготовления пуансонов для высадки крестообразных шлицев типа “Z”, типа “TORX” и других, а также матриц для высадки гаек, головок винтов, болтов и т.д.

Повторяемость размеров при отработанных технологических режимах находится в пределах 0,01 мм, шероховатость рабочих поверхностей до Ra=0,2 мкм.

Последовательность операций при получении электродов-инструментов

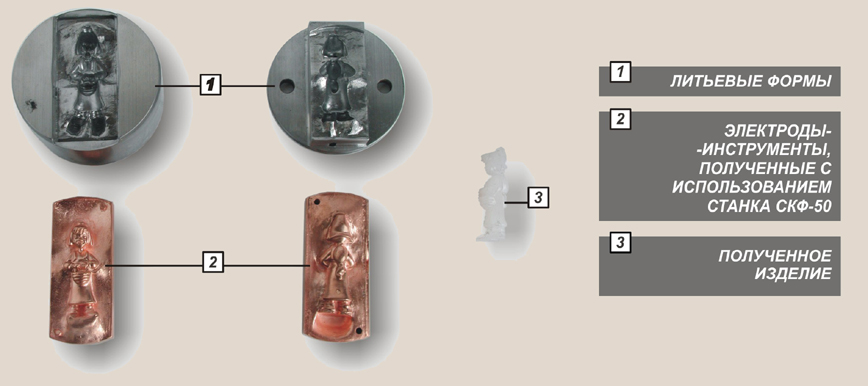

Литьевые формы, готовые изделия, полученные с использованием электродов-инструментов со станка СКФ-50

Образцы обработанных драгоценных камней, полученные на станке СНУ-10

Копии образцов, полученные с применением герметика У4-21 и подготовленные к работе на станке СКФ-50

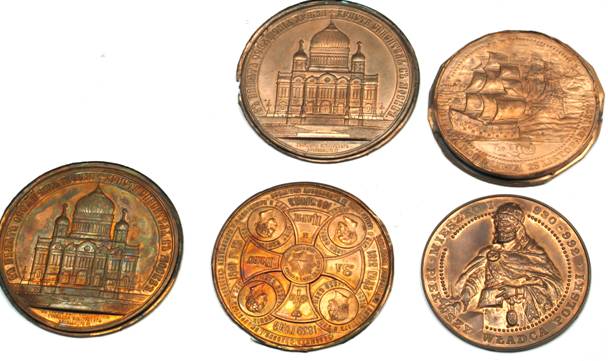

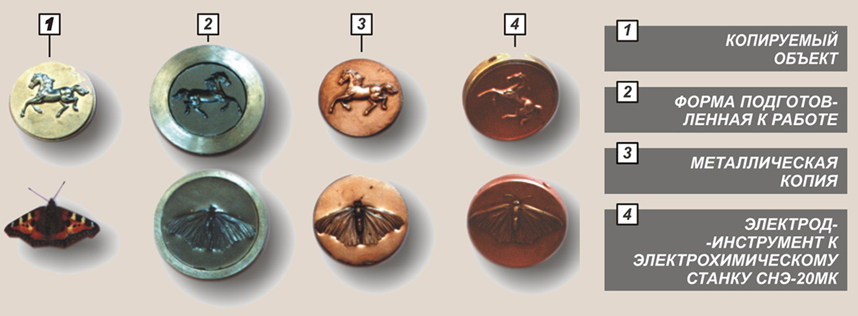

Медные копии изделий, полученные на станке СКФ-50 и предназначенных для использования в качестве электрод-инструмента на станке СНЭ-20МК, СКП-20, СКП-50

Последовательность изготовления изделия "лошадка" на электрохимических станках СКФ-50, СНЭ-20МК, СКП-20М, СКП-50М

образец изделия, полученный методом "гальванопластики" на станке СКФ-50 и припаянный к медному электроду-катоду; исходный электрод-инструмент для изготовления на электрохимических станках СНЭ-20МК, СКП-20М, СКП-50М комплекта (матрица и пуансон) для чеканки изделий;
чеканочная матрица, изготовленная электродом-инструментом (1) и установленная в штамповый блок;
чеканочный пуансон, изготовленный с использованием в качестве электрода-инструмента матрицы (2) и установленный в штамповый блок;
универсальный штамповый блок;
лента - заготовка деталей изделия "лошадка", полученная с использованием штампового блока (4) с чеканочными пуансоном (3) и матрицей (2);
исходный электрод-инструмент для изготовления на электрохимических станках СНЭ-20МК, СКП-20М, СКП-50М комплекта (матрица и пуансон) для вырубки изделий;
электрод-инструмент (переходная пластинка), изготовленная электродом-инструментом (6) для изготовления вырубного пуансона (10) и электрода-инструмента (8) для изготовления вырубной матрицы (9);
электрод-инструмент, изготовленный пластинкой (7);
вырубная матрица, изготовленная электродом-инструментом (8);
вырубной пуансон, изготовленный пластинкой (7);
изделие "лошадка", полученная с использованием штампового блока (4) с вырубными пуансоном (10) и матрицей (9);
использованная лента-заготовка (5).

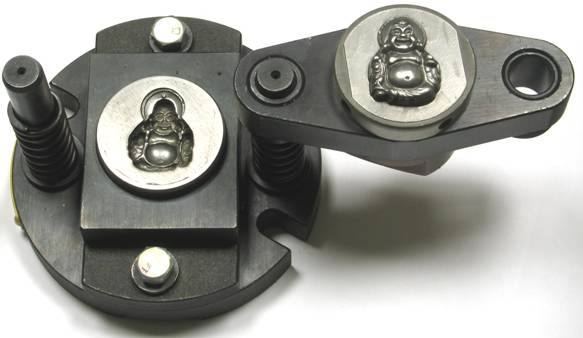

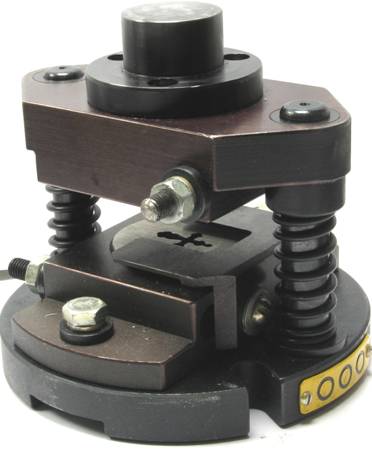

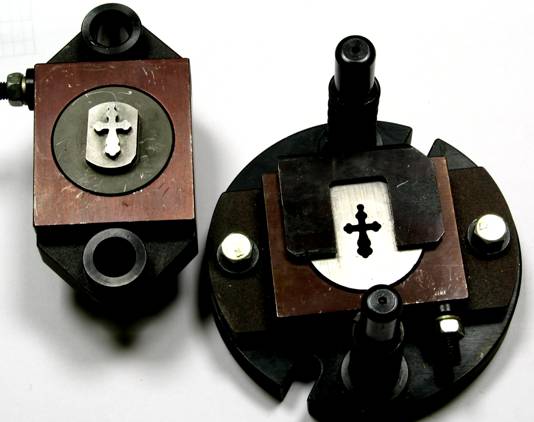

Штамтовый блок, с использованием вставок, полученные на станках СНЭ-20МК, СКП-20, СКП-50

Штамтовый блок, с использованием вставок, полученные на станках СНЭ-20МК, СКП-20, СКП-50

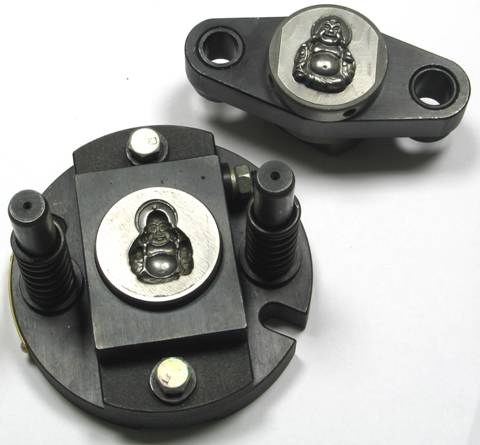

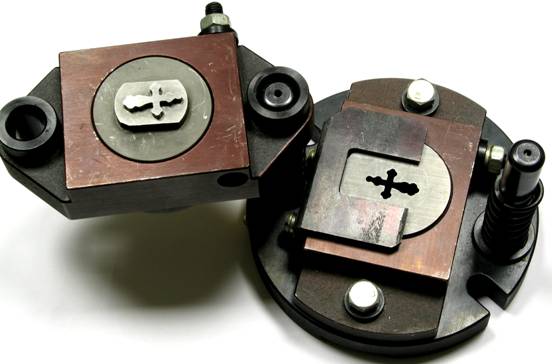

Штамтовый блок в сборе, с использованием вставок для вырубки, полученные на станках СНЭ-20МК, СКП-20, СКП-50

Штамтовый блок, с использованием вставок для вырубки, полученные на станках СНЭ-20МК, СКП-20, СКП-50

Штамтовый блок, с использованием вставок для вырубки, полученные на станках СНЭ-20МК, СКП-20, СКП-50

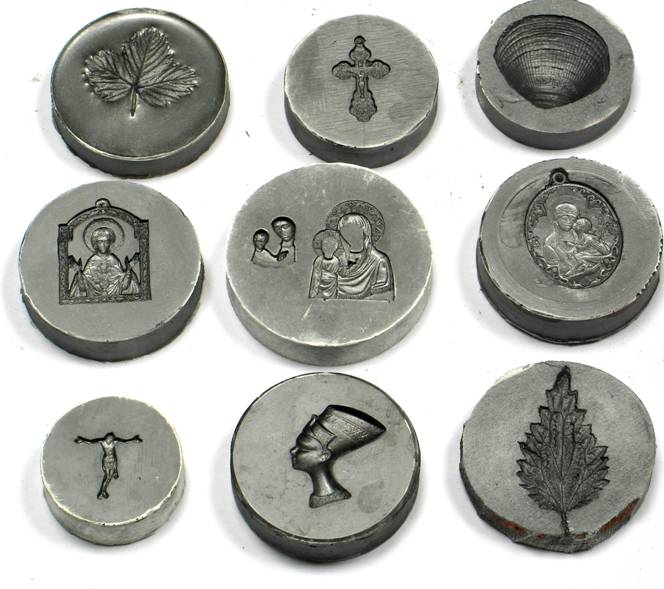

Образцы штамповой оснастки пуансон-матрица, полученные с применением станков СНЭ-20МК, СКП-20, СКП-50

Образцы штамповой оснастки пуансон-матрица, полученные с применением станков СНЭ-20МК, СКП-20, СКП-50

Образцы электрод-инструментов и готовых изделий, полученные с применением станков СНЭ-20МК, СКП-20, СКП-50

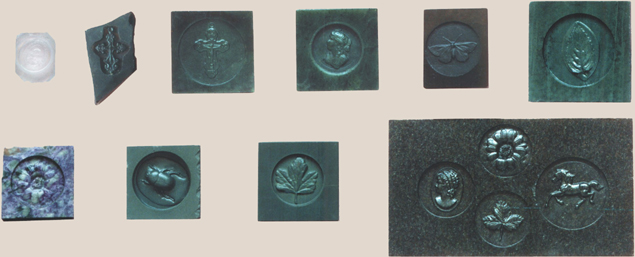

Образцы электрод-инструментов, полученные с применением станков СКФ-50, СНЭ-20МК, СКП-20, СКП-50 и предназначенных для использования в качестве электрод-инструмента в станках СНУ-10 при обработке драгоценных камней и образцы полученных изображений в камне. Точность копирования в камне соответствует оригиналу исходного образца

Образцы штамповой оснастки пуансон-матрица, полученные с применением станков СНЭ-20МК, СКП-20, СКП-50

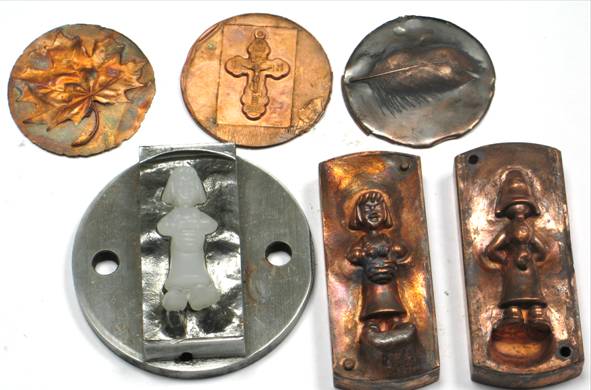

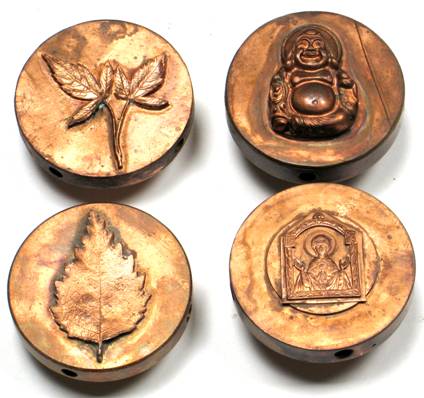

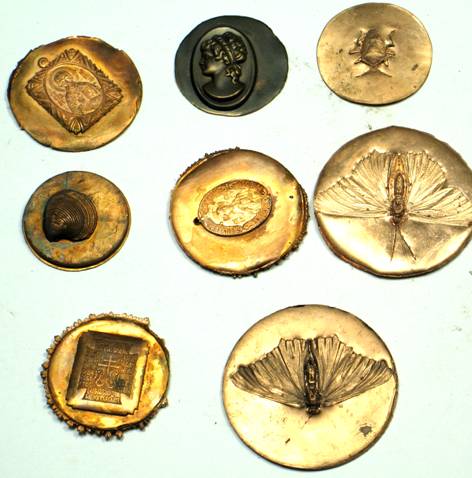

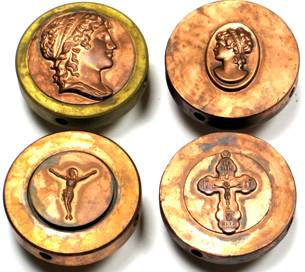

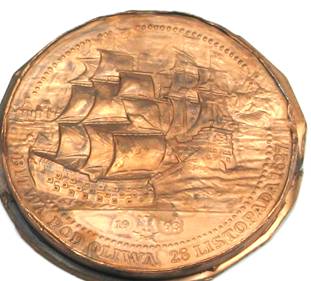

Медные копии изделий, полученные на станке СКФ-50 и предназначенных для использования в качестве электрод-инструмента на станке СНЭ-20МК, СКП-20, СКП-50
Литьевые формы, готовые изделия, полученные с использованием электродов инструментов со станка СКФ-50

Образцы электрод-инструментов, полученные с применением станков СНЭ-20МК, СКП-20, СКП-50 и предназначенных для использования в качестве электрод-инструмента в станках СНУ-10 при обработке драгоценных камней

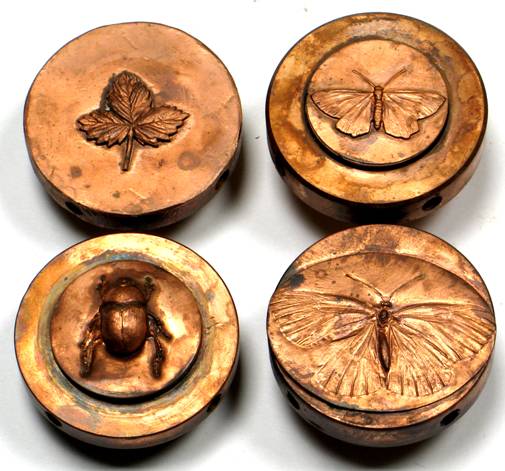

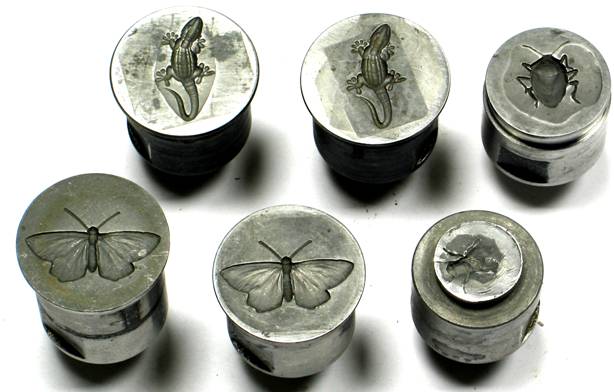

Медные копии изделий, полученные с природных объектов на станке СКФ-50 и предназначенных для использования в качестве электрод-инструмента на станке СНЭ-20МК, СКП-20, СКП-50

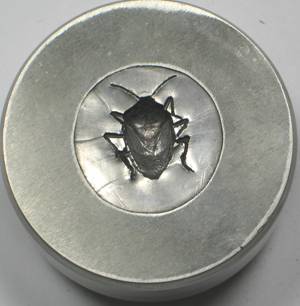

Медная копия жука, полученная с природного объекта на станке СКФ-50 и предназначенных для использования в качестве электрод-инструмента на станке СНЭ-20МК, СКП-20, СКП-50

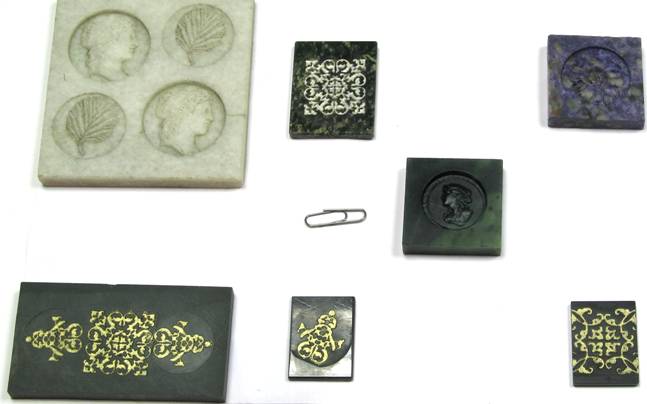

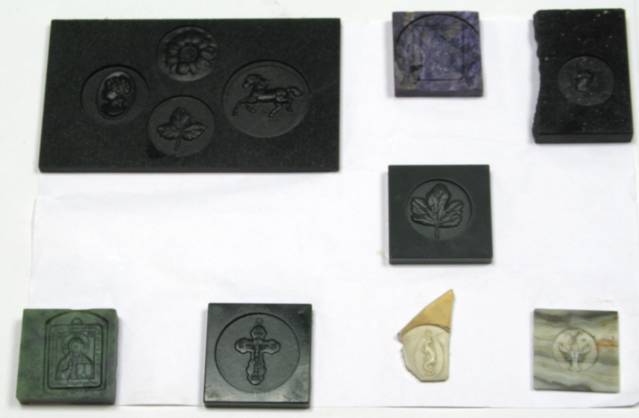

Образцы обработки драгоценных камней с применением электрод-инструментов, изготовленных на станке СНЭ-20МК, СКП-20, СКП-50 с использованием станка СНУ-10

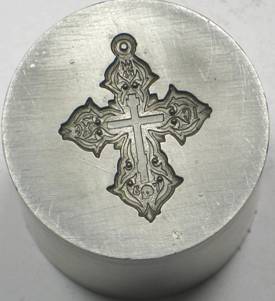

Образец штамповой оснастки, полученный на станке СНЭ-20МК, СКП-20, СКП-50 в закаленной стали твердостью 60 HRCэ с использованием в качестве электрод-инструмента медных копий изделий, полученные на станке СКФ-50

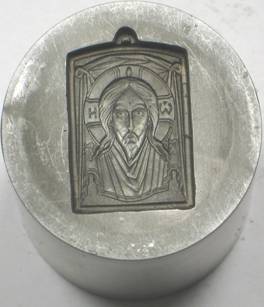

Образец штамповой оснастки, полученный на станке СНЭ-20МК, СКП-20, СКП-50 в закаленной стали твердостью 60 HRCэ с использованием в качестве электрод-инструмента медной копии изделия, полученные на станке СКФ-50 с природного листа

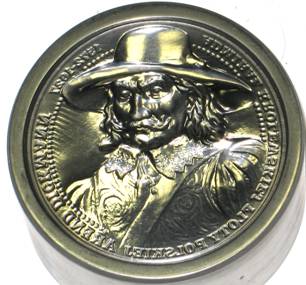

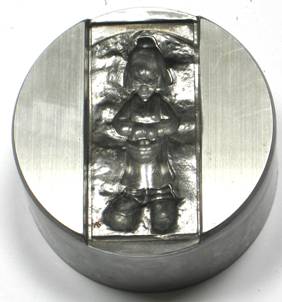

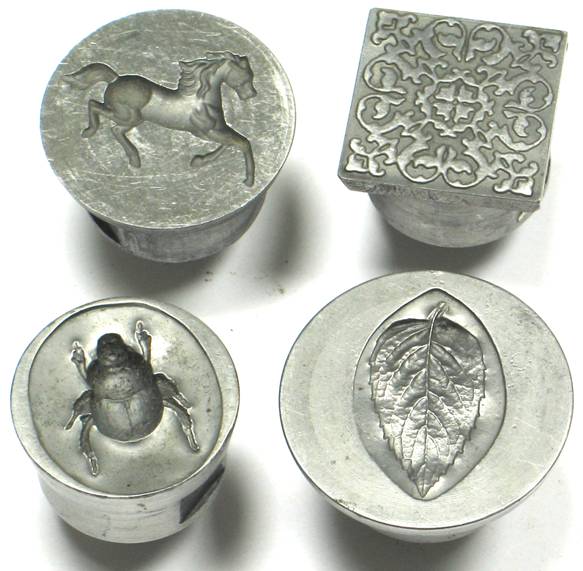

Образцы литьевой формы и штамповой оснастки, полученный на станке СНЭ-20МК, СКП-20, СКП-50 в закаленной стали твердостью 60 HRCэ с использованием в качестве электрод-инструмента медной копии изделия, полученные на станке СКФ-50

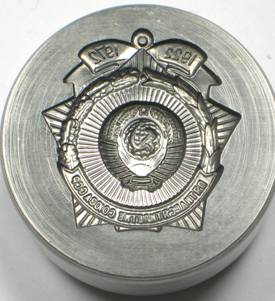

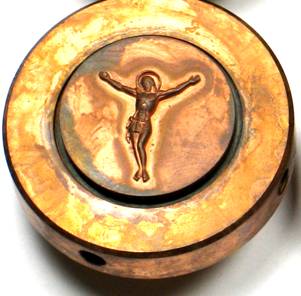

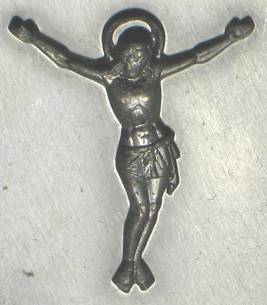

Образцы штамповой оснастки, полученные на станке СНЭ-20МК, СКП-20, СКП-50 в закаленной стали твердостью 60 HRCэ с использованием в качестве электрод-инструмента медной копии изделия, полученные на станке СКФ-50

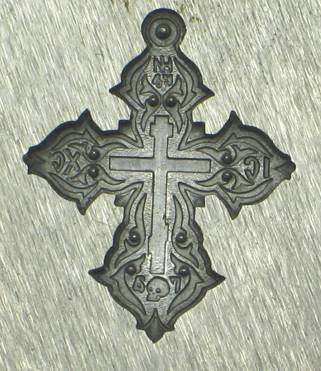

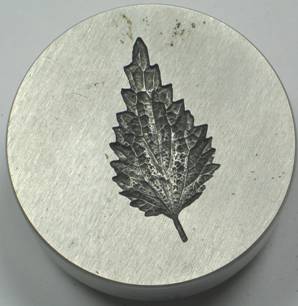

Образец, полученный на станке СНЭ-20МК, СКП-20, СКП-50 в закаленной стали твердостью 60 HRCэ с использованием в качестве электрод-инструмента медной копии изделия, полученные на станке СКФ-50 с природного листа крапивы

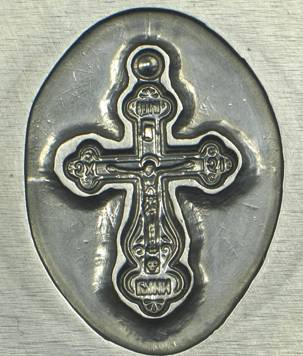

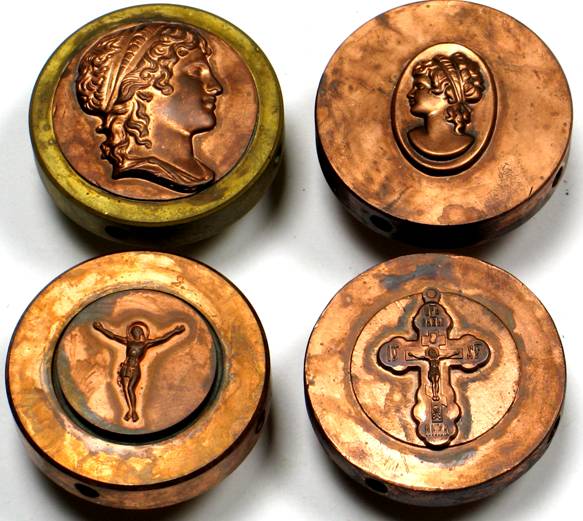

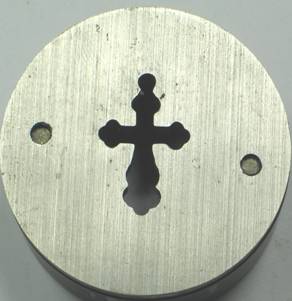

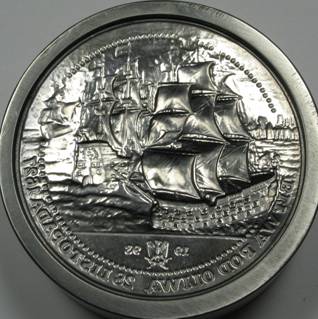

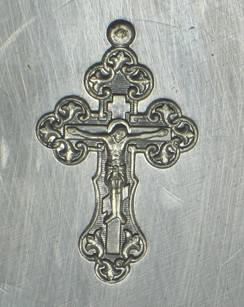

Образцы штамповой оснастки, полученные на станке СНЭ-20МК, СКП-20, СКП-50 в закаленной стали твердостью 60-64 HRCэ с использованием в качестве электрод-инструмента медной копии изделия, полученных на станке СКФ-50 , так и исходных образцов в качестве электрод-инструментов

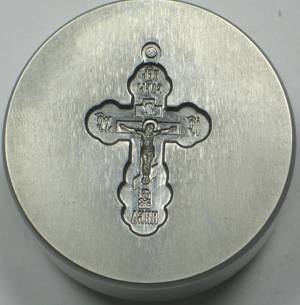

Образцы штамповой оснастки, литьевых форм, полученные на станке СНЭ-20МК, СКП-20, СКП-50 в закаленной стали твердостью 60-64 HRCэ с использованием в качестве электрод-инструмента медной копии изделия, полученных на станке СКФ-50 , так и исходных образцов в качестве электрод-инструментов
