НАЗНАЧЕНИЕ СИСТЕМЫ:

Назначение данных программных продуктов в области промышленной, пожарной безопасности Блок "Определение перечня потенциальных источников опасности технологической среды" ПК "Русь" – обеспечение единой информационно-технологической цепочки сбора, хранения, обработки информации при определении размеров взрывоопасных зон при аварийных ситуациях, возникающих в технологических процессах, производствах, проверка достоверности представления и обработки информации в области промышленной, пожарной безопасности при различных сценариях развития аварийных ситуаций при расчете потенциального, индивидуального, социального риска, построения F/N, F/G диаграмм.

Программный комплекс предназначен для расчёта индивидуального, потенциального, социального и коллективного риска на производственных объектах.

Программный комплекс позволяет определять расчётные величины риска на производственных объектах, в том числе построить поля опасных факторов для различных сценариев его развития. Для каждого сценария развития аварии и для промышленного объекта в целом оценить вероятность и тяжесть возможных негативных последствий для объекта, построить поля потенциального риска.

Программный комплекс содержит набор подключаемых прикладных программ, которые реализуют различные расчётные методики по моделированию ударно-волнового, термического, токсического воздействия, рассеяния опасных веществ в атмосфере, позволяют идентифицировать источники опасностей и риск причинения вреда (ущерба) охраняемых законом ценностям, определить характеристики и количество опасных веществ на объекте, определять причины, условия и факторы возникновения аварий, построить сценарии развития аварийной ситуации, следствием наступления которых может стать причинение вреда для охраняемых законом ценностей, оценивать ожидаемую частоту аварий и инцидентов, определить причины , условия, факторы возникновения аварий, рассчитывать интенсивность и объёмы аварийных выбросов опасных веществ для всех расчетных сценариев аварий, оценивать распространение поражающих факторов аварий в окружающей среде для всех расчетных сценариев аварий, определить перечень наиболее опасных составляющих объекта и произвести оценку показателей риска, рассчитывать территориальное распределение потенциального риска, определить коллективный, индивидуальный и социальный риски, оценить возможное число погибших и пострадавших в результате аварий на объекте техногенного воздействия.

С его помощью можно определить количество поступающих в атмосферу опасных веществ при различных сценариях аварии, построить пространственно-временные поля концентраций опасных веществ в атмосфере, рассчитать размеры зон химического заражения и другие параметры.

Программный комплекс позволяет визуализировать на ситуационном плане результаты расчётов последствий от воздействия различных поражающих факторов, зоны возможного поражения и построения полей потенциального риска гибели людей.

Пакет прикладных программ «Определение перечня аварийных ситуаций и параметров для каждого технологического процесса» входит в программный комплекс ПК «Русь» «Пожарная безопасность» , ПК «Русь» «Промышленная безопасность», обеспечивающая выполнение проведения анализа пожарной опасности производственных объектов, в соответствии с требованиями Федерального закона от 22.07.2008 №123-ФЗ «Технический регламент о требованиях пожарной безопасности».

Пакет прикладных программ «Определение перечня аварийных ситуаций и параметров для каждого технологического процесса» входит в программный комплекс ПК «Русь» «Пожарная безопасность» , ПК «Русь» «Промышленная безопасность», позволяют провести структурный анализ :

• технологических регламентов;
• принципиальных технологических схем производства продукции;
• показателей пожарной опасности веществ и материалов, которые обращаются в технологическом процессе;
• конструктивных особенностей аппаратов, машин и агрегатов;
• схем расположения в цехах, на участках или открытой площадке потенциально пожароопасного оборудования.

В результате Пакет прикладных программ «Определение перечня аварийных ситуаций и параметров для каждого технологического процесса» входит в программный комплекс ПК «Русь» «Пожарная безопасность» , ПК «Русь» «Промышленная безопасность», позволяет определить:

• возможность образования горючей среды внутри помещений, аппаратов и трубопроводов;
• возможность образования в горючей среде источников зажигания;
• различные варианты аварий, пути распространения пожара и выбор вариантов проектных аварий;
• провести расчёт категории помещений, зданий и наружных установок по взрывопожарной и пожарной опасности;
• состав систем предотвращения пожара, взрыва и противопожарной защиты технологических процессов;
• мероприятия по повышению пожарной безопасности технологических процессов и отдельных его участков.

По итогам расчёта программный комплекс создаёт поля опасных факторов, избыточного давления при взрыве, теплового потока от пожара и т.д.., сформировать цифровой профиль риска объекта техногенного воздействия.

• Ведение баз данных по характеристике местности, на которой размещается объект, в том числе данные о топографии и природно-климатических условиях с указанием возможности проявления опасных природных явлений,
• План расположения объекта на топографической карте и сведения о размерах и границах территории, запретных, санитарно-защитных и охранных зонах декларируемого объекта;
• Сведения об опасных веществах, в том числе: наименование опасного вещества; степень опасности и характер воздействия вещества на организм человека и окружающую природную среду, в том числе при возникновении аварии и т.д;
• Общие сведения о технологии, схемы основных технологических потоков, с указанием наименования опасных веществ и направления их перемещения в технологической системе декларируемого объекта; данные о распределении опасных веществ по декларируемому объекту, включая сведения об общем количестве опасных веществ, находящихся в технических устройствах, - аппаратах (емкостях), трубопроводах, с указанием максимального количества в единичной емкости или участке трубопровода наибольшей вместимости.
• Промышленная площадка (территория) с указанием месторасположения источника выброса или взрыва опасного вещества;
• План размещения основного технологического оборудования, в котором обращаются опасные вещества;
• Перечень основного технологического оборудования, в котором обращаются опасные вещества;
• Данные о распределении опасных веществ по оборудованию
• Выявление опасности, связанные с нарушением герметичности систем хранения технологических потоков и истечением углеводородов, включая частичное или полное разрушение технологического оборудования, приводящих к пожарам и взрывам.
• Выявление опасности, не связанные с нарушением герметичности систем хранения технологических потоков и истечением углеводородов;
• Проведение анализа возникновения пожаров, не связанные с горением углеводородов;
• Спрогнозировать транспортные происшествия;
• Разрушение несущих конструкций зданий и сооружений, как из-за внутренних причин, так и под воздействием внешних экстремальных нагрузок;
• Иные инциденты и происшествия (в том числе, несчастные случаи, вызванные несоблюдением правил охраны труда) и т. д.
• Проведение расчетов при появлении опасности, присущих типовым процессам;
• Проведение расчетов при появлении опасности, присущих физическому износу, коррозии, механическим повреждениям, температурным деформациям оборудования или трубопроводов;
• Проведение расчетов при появлении опасности, присущих при прекращении подачи энергоресурсов (электроэнергии);
• Проведение расчетов при появлении опасности, присущих при ошибках и нарушениях при эксплуатации оборудования;
• Проведение расчетов при появлении опасности, присущих при внешних техногенных, антропогенных и природных воздействий и т.д.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ И ПРЕИМУЩЕСТВА:

ПК передается индивидуальным предпринимателям и юридическим лицам при прямом информационно-технологическом сопровождении. Система поставляется с ограничением количества пользователей, имеет удобный и интуитивно понятный интерфейс. Состав: многоуровневый без ограничения количества подразделений и объектов негативного воздействия. Реализован многопользовательский сетевой режим работы с использованием технологии клиент-сервер. Сетевой вариант комплекса поставляется с ограничением на 10 одновременно работающих пользователей. Поставляется без ключей физической защиты. Формат приема-передачи информации - ХМL.

ПРОГРАММНЫЙ КОМПЛЕКС "ОПРЕДЕЛЕНИЕ ПЕРЕЧНЯ ПОТЕНЦИАЛЬНЫХ ИСТОЧНИКОВ ОПАСНОСТИ ТЕХНОЛОГИЧЕСКОЙ СРЕДЫ" ПК "РУСЬ" ПОЗВОЛЯЕТ:

провести планирование и провести анализ и идентификацию опасности технологической среды и параметров технологических процессов на объекте:

• идентифицировать опасности, связанные с определенной системой (системами), и оценить источники опасностей, событий или стечений обстоятельств, которые могут вызвать опасности и их потенциальные последствия;
• составить всесторонний перечень опасностей, основанных на тех событиях и обстоятельствах, которые могли бы привести к возможным нежелательным последствиям;
• провести идентификацию возможных мер уменьшения риска.
• провести планирование, анализ, идентификацию опасности технологической среды и параметров технологических процессов, особенностей возникновения и развития аварий в следующих режимах работы объекта:
  • при режиме нормальной эксплуатации – основном режиме работы, занимающий большую часть времени;
  • при режиме ведения работ с повышенной опасностью – заранее спланированный вид работ с известным графиком проведения;
  • при режиме чрезвычайного реагирования – особый режим работы, характеризующийся неопределенностью момента начала.

ПОЗВОЛЯЕТ ОБЕСПЕЧИТЬ:

Проведение анализа опасности технологической среды и параметров технологических процессов на объекте, сопоставления параметров технологического процесса и иных источников зажигания с показателями пожарной опасности веществ и материалов

Проведение анализа пожарной опасности рассматриваемого объекта, пожарной опасности технологической среды и параметров технологических процессов на объекте используя следующие сведения: данные о наличии и виде горючих веществ и материалов, их количестве, физико-химических свойствах и показателях пожарной опасности; технологические параметры оборудования (давление, температура, уровни заполнения, материальные потоки), подводящих/отводящих трубопроводов (диаметры, толщины стенок, расстояние до отсекающей арматуры); параметры исполнительных механизмов систем противоаварийной защиты (время закрытия и открытия запорной арматуры, надежность срабатывания, производительность насосов или других устройств аварийного опорожнения); геометрические характеристики взаимного расположения оборудования и его элементов, привязка единицы оборудования на местности и т.д.

Определение перечня потенциальных источников опасности технологической среды посредством сопоставления параметров технологического процесса и иных источников зажигания с показателями пожарной опасности веществ и материалов, определение перечня пожароопасных аварийных ситуаций и параметров для каждого технологического процесса на основе анализа пожарной опасности каждого из технологических процессов, предусматривающего выбор ситуаций, при реализации которых возникает опасность для людей, находящихся в зоне поражения опасными факторами пожара, взрыва и сопутствующими проявлениями опасных факторов пожара.

Определение перечня аварийных ситуаций и параметров для каждого технологического процесса; выбор ситуаций, при реализации которых возникает опасность для людей, находящихся в зоне поражения опасными факторами пожара, взрыва и сопутствующими проявлениями опасных факторов пожара, построение сценариев возникновения и развития пожаров, влекущих за собой гибель людей, оценки последствий воздействия опасных факторов пожара на людей для различных сценариев его развития с использованием возможных сценариев возникновения и развития пожаров, определение развития возможных пожароопасных ситуаций и пожаров, возникающих вследствие реализации инициирующих пожароопасную ситуацию событий, приводящих к возникновению пожара.

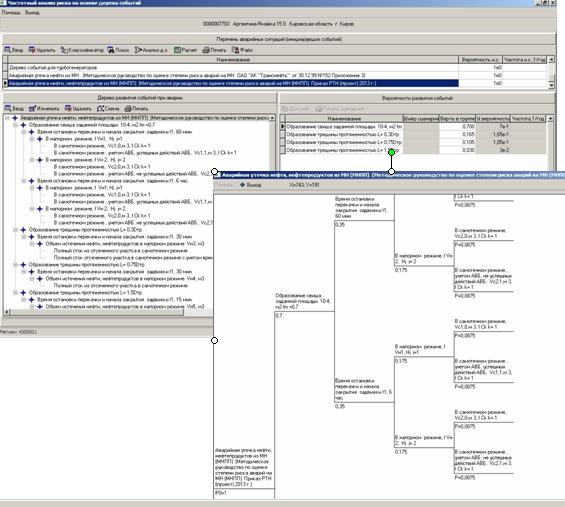

ПРИМЕР ИНТЕРФЕЙСА ПК "ОПРЕДЕЛЕНИЕ ПЕРЕЧНЯ ПОТЕНЦИАЛЬНЫХ ИСТОЧНИКОВ ОПАСНОСТИ ТЕХНОЛОГИЧЕСКОЙ СРЕДЫ" :

ПОСТРОЕНИЕ СЦЕНАРИЕВ ВОЗНИКНОВЕНИЯ И РАЗВИТИЯ ОПАСНОЙ СИТУАЦИИ (ПОЖАРА):

Построение сценариев возникновения и развития опасной ситуации (пожара) с использованием логического дерева событий в виде последовательности событий от исходного до конечного события, расчет условных вероятностей переходов пожароопасной ситуации или пожара со стадии на стадию одной ветви или с ветви на ветвь с определением исходя из свойств вовлеченных в пожароопасную ситуацию или пожар горючих веществ (физико-химические и пожароопасные свойства, параметры, при которых вещества обращаются в технологическом процессе и т. д.), условных вероятностей реализации различных метеорологических условий (температура окружающей среды, скорость и направление ветра и т. д.), наличия и условной вероятности эффективного срабатывания систем противоаварийной и противопожарной защиты, величин зон поражения опасными факторами пожара, объемно-планировочных решений и конструктивных особенностей оборудования и зданий производственного объекта и др.

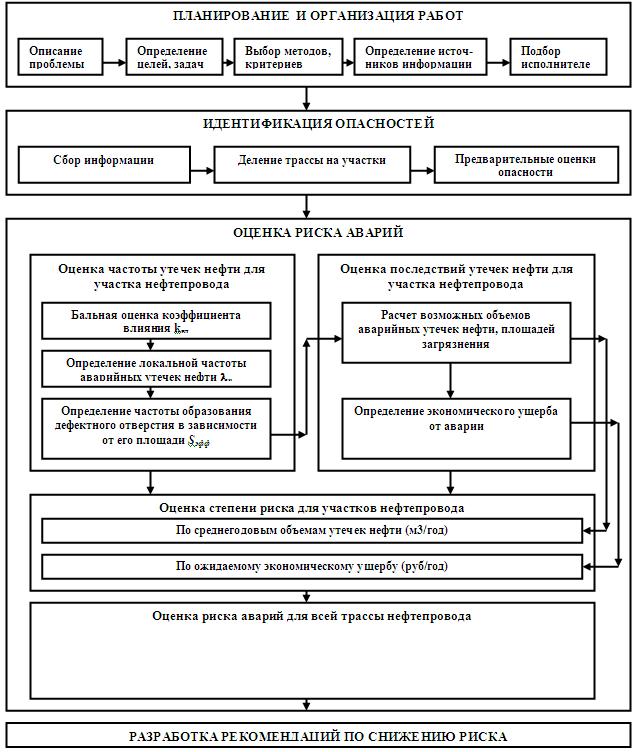

В ПК "РУСЬ" РЕАЛИЗОВАН АЛГОРИТМ РАСЧЕТА АВАРИЙНЫХ УТЕЧЕК НЕФТИ ИЗ МАГИСТРАЛЬНЫХ НЕФТЕПРОВОДОВ И НЕФТЕПРОДУКТОПРОВОДОВ (МН (МНПП))
("МЕТОДИЧЕСКОЕ РУКОВОДСТВО ПО ОЦЕНКЕ СТЕПЕНИ РИСКА АВАРИЙ НА МАГИСТРАЛЬНЫХ НЕФТЕПРОВОДАХ И НЕФТЕПРОДУКТОПРОВОДАХ" РТН, 2-Я РЕД. 2014):

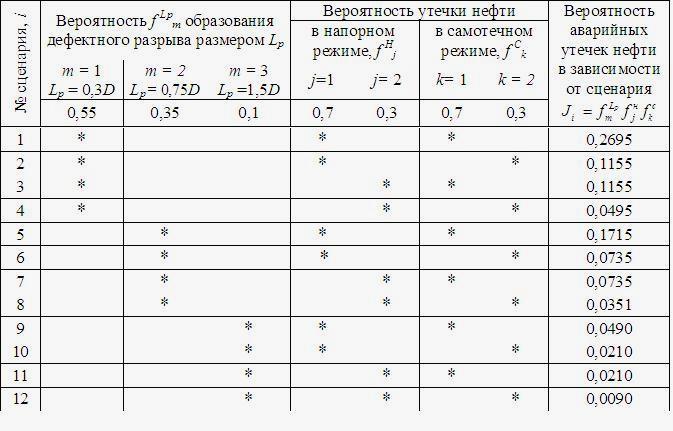

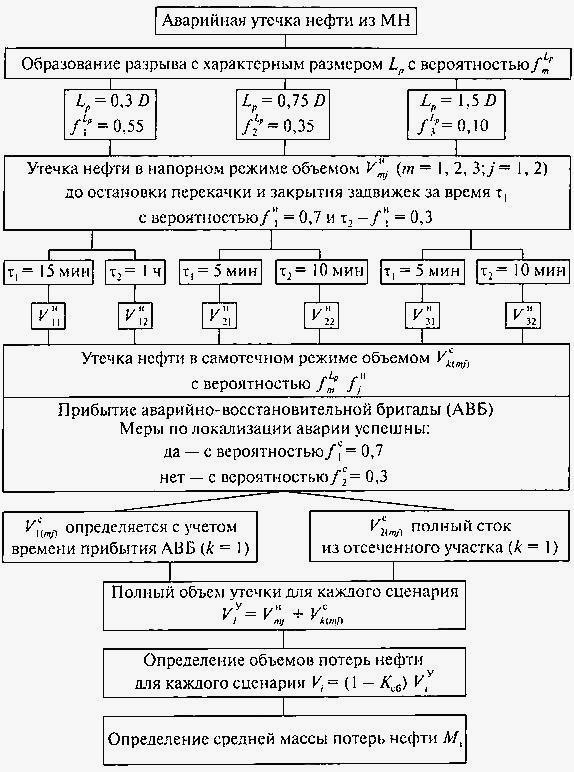

В ПК "РУСЬ" РЕАЛИЗОВАН АЛГОРИТМ РАСЧЕТА АВАРИЙНЫХ УТЕЧЕК НЕФТИ ИЗ МАГИСТРАЛЬНЫХ НЕФТЕПРОВОДОВ И НЕФТЕПРОДУКТОПРОВОДОВ (МН (МНПП))
("МЕТОДИЧЕСКОЕ РУКОВОДСТВО ПО ОЦЕНКЕ СТЕПЕНИ РИСКА АВАРИЙ НА МАГИСТРАЛЬНЫХ НЕФТЕПРОВОДАХ" ОАО "АК "ТРАНСНЕФТЬ" ОТ 30.12.99 № 152):

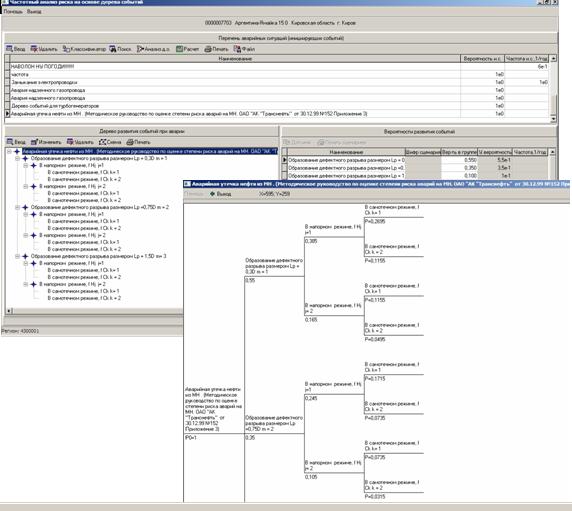

ПРИМЕР ИНТЕРФЕЙСА ПК "ОПРЕДЕЛЕНИЕ ПЕРЕЧНЯ ПОТЕНЦИАЛЬНЫХ ИСТОЧНИКОВ ОПАСНОСТИ ТЕХНОЛОГИЧЕСКОЙ СРЕДЫ" :

ПОСТРОЕНИЕ ПОЛЕЙ ОПАСНЫХ ФАКТОРОВ АВАРИЙНОЙ СИТУАЦИИ:

При построении полей опасных факторов аварийной ситуации для различных сценариев его развития с учетом: теплового излучения при факельном горении, пожарах проливов горючих веществ на поверхность и огненных шарах; избыточного давления и импульса волны давления при сгорании газопаровоздушной смеси в открытом пространстве; избыточного давления и импульса волны давления при разрыве сосуда (резервуара) в результате воздействия на него очага пожара; избыточного давления при сгорании газопаровоздушной смеси в помещении; концентрация токсичных компонентов продуктов горения в помещении; снижения концентрации кислорода в воздухе помещения; задымление атмосферы помещения; среднеобъемная температура в помещении; расширяющихся продуктов сгорания при реализации пожара-вспышки.

При оценке величин указанных факторов учитываются физические явления, протекающих при пожароопасных ситуациях, пожарах, взрывах. При этом учитываются следующие процессы, возникающие при реализации пожароопасных ситуаций и пожаров или являющиеся их последствиями (в зависимости от типа оборудования и обращающихся на объекте горючих веществ): истечение жидкости из отверстия; истечение газа из отверстия; двухфазное истечение из отверстия; растекание жидкости при разрушении оборудования; выброс газа при разрушении оборудования; формирование зон загазованности; сгорание газопаровоздушной смеси в открытом пространстве; разрушение сосуда с перегретой легковоспламеняющейся жидкостью, горючей жидкостью или сжиженным горючим газом; тепловое излучение от пожара пролива или огненного шара; реализация пожара-вспышки; испарение жидкости из пролива; образование газопаровоздушного облака (газы и пары тяжелее воздуха); сгорание газопаровоздушной смеси в технологическом оборудовании или помещении; пожар в помещении; факельное горение струи жидкости и/или газа; тепловое излучение горящего оборудования; вскипание и выброс горящей жидкости при пожаре в резервуаре.

Также, при необходимости, рассматриваются иные процессы, которые могут иметь место при возникновении опасных ситуаций и пожаров с использованием ГОСТ, РД и других документов.

ЦЕНА И УСЛОВИЯ ПОСТАВКИ:

Программное обеспечение (ПО) передается индивидуальным предпринимателям и юридическим лицам через прямое информационно-технологическое сопровождение в НПП "Авиаинструмент", сделав "Заказ" на необходимую конфигурацию ПК "Русь".

Заказ программного комплекса: Заказать

Поддержка и сопровождение: Информационно-технологическое сопровождение (ИТС).
