Из области формирования опасных производств, технологических процессов, оборудования, зданий, помещений в которых обращается пожаро-, взрыво-, химически- опасное вещество программа позволяет ввести данные
  • из организационной структуры объекта.
  • из планировочной структуры объекта
  • ручной ввод
  • инициирующего события дерева событий
  • результирующего события (сценария аварийной ситуации)

    В дополнительной информации включена функция просмотра
  • построенных деревьев событий
  • построенных деревьев отказов
  • перечень возможных аварий с графикой, без графики

    Функция "Печать" позволяет произвести распечатку:
  • возможные причины и факторы возникновения и развития аварии
  • расчет вероятности развития аварийной ситуации
  • печать дополнительной информации и т.д.
    ПРОГРАММНЫЙ МОДУЛЬ "ПОСТРОЕНИЕ ДЕРЕВЬЕВ СОБЫТИЙ ПОЗВОЛЯЕТ:

    Программный модуль "Построение деревьев событий" позволяет в автоматизированном режиме построить дерево событий от инициирующего события от любого технологического процесса, производства, оборудования с сохранением произведенных построений и расчетов, последовательно рассматривая возможные последствия при срабатывании и отказе систем защиты.

    Модуль имеет возможность создания библиотеки "деревьев событий", на основании которых можно выстраивать варианты "деревьев событий" от инициирующих событий, возможность редактирования их с учетом особенностей объекта анализа. Возможно пополнение этой библиотеки пользователем с созданием новых стандартных "деревьев событий".

    Модуль позволяет производить автоматически "раскрой" "дерева событий" с графическим представлением его на необходимом количестве страниц, с последующей их распечаткой в отчет.

    Дерево событий условно можно разделить на две части: графическую и табличную. Графическая часть (диаграмма событий) представляет собой систему горизонтальных и вертикальных линий, развивающуюся слева направо от инициирующего события (ИС), через промежуточные события (ПС) к результирующему событию (РС).

    Разветвление горизонтальной линии в пределах ячейки означает либо осуществление (верхняя ветвь), либо неосуществление (нижняя ветвь) ПС, указанного в ячейке.

    Табличная часть содержит наименование объекта (результирующего события), шифр сценария, шифр аварии, последствия, пожаро-, взрыво-, химически- опасное вещество, общее количество вещества находящегося в технологическом процессе, производстве, оборудовании.



    Для выявления рисков и их оценки опасных событий, выявления причинно-следственных связей возникновения этих событий и между ними используют логико-графические методы диаграмм влияния. Они наиболее полно удовлетворяют требованиям анализа сложных технических систем и представляют процесс выявления отдельных предпосылок и развития их в причинную цепь происшествия в виде соответствующих диаграмм причинно-следственных связей. Под такими диаграммами обычно понимают некоторое формализованное представление моделируемых категорий (объектов, процессов, целей и свойств) в виде множества графических символов (узлов, вершин) и отношений - предполагаемых или реальных связей между ними.


    При построении дерева событий необходимо найти, перечислить и охарактеризовать все виды риска, определяют, какие технические устройства, оборудование, технологические блоки, технологические процессы в производстве представляют наибольший интерес с точки зрения безопасности, т.е. выявляют и описывают все источники опасностей и путей (сценариев) их реализации от инициирующего события до результирующего события.

    Объекты, промплощадки, производства, технологические процессы, цеха, участки, оборудование, технологические блоки вводятся в программных модулях "Построение организационной структуры", "Построение планировочной структуры".

    Графическое изображение генплан, планировки зданий, цехов производств и.т.п вводятся в в программных модулях "Построение организационной структуры", "Построение планировочной структуры".


    Дерево событий - индуктивный логический метод для идентификации различных последствий аварийной ситуации, которые могут произойти от единственного инициирующего события.

    Метод построения дерева событий – это графический способ прослеживания последовательности отдельных возможных неблагоприятных событий с оценкой вероятности каждого из промежуточных событий и вычислений суммарной вероятности конечного события, приводящего к развитию аварийной ситуации.

    Графическая часть дерева событий (диаграмма состояний) представляет собой систему горизонтальных и вертикальных линий, строящихся слева направо от инициирующего события (ИС), через промежуточные события (ПС) к результирующему событию (РС).

    Дерево событий строится, начиная с заданных исходных неблагоприятных событий, называемых инициирующими событиями. Затем прослеживаются возможные пути развития последствий этих событий по цепочке причинно – следственных связей в зависимости от одного или другого результата промежуточных звеньев системы. Построение дерева событий позволяет последовательно проследить за последствиями каждого возможного исходного события и вычислить максимальную вероятность главного (конечного) события от каждого из таких инцидентов. Основное при этом – не пропустить какой-либо из возможных инцидентов и учесть все промежуточные звенья системы.

    Этот метод позволяет определить общую вероятность наступления неблагоприятного события и оценить его последствия.

    Анализ деревьев событий (АДС) (Event Tree Analysis - ETA) - алгоритм построения последовательности событий, исходящих из инициирующего события (аварийной ситуации). Метод используется для анализа развития аварийной ситуации. Частота каждого сценария развития аварийной ситуации рассчитывается путем умножения частоты основного события на условную вероятность конечного события (например, аварии с разгерметизацией, с воспламенением). Результатом оценки риска является перечень исходов для каждого рассматриваемого случая; при этом рассчитываются частота и последствия; т.е. величины ожидаемых последствий.

    Методы деревьев отказов и событий являются трудоемкими и применяются, как правило, для анализа проектов или модернизации сложных технических систем и производств.

    Подход основан на дискретизации реального развития аварийной ситуации в нескольких макроскопических событиях; последствия аварийной ситуации определяются количественно на основе вероятности реализации определенного сценария развития аварии.

    Обычно функциональные деревья событий - промежуточный шаг к конструированию деревьев событий системы: после инициирующего события, идентифицируются функции безопасности, которые должны быть выполнены; они будут позже заменены соответствующими системами безопасности и защиты. Системные деревья событий используются, чтобы идентифицировать последствия аварийной ситуации, развивающиеся в пределах технологического процесса и вовлекающие системы безопасности и защиту.

    Феноменологические деревья событий описывают феноменологическое развитие аварийной ситуации вне технологического процесса (пожар, рассеяние ОХВ и т.д.). В зависимости от того, какие промежуточные события рассматриваются исследователем, дерево событий представляется одним из перечисленных типов или их комбинациями.

    Анализ аварий с помощью деревьев событий состоит в последовательном анализе набора обстоятельств (не только отказов технической системы, но и внешних воздействий на нее), ведущих к аварии, называется последовательностью аварии (или сценарием), которую можно проследить с помощью дерева событий.

    Анализ дерева событий может дать ответ на вопрос: какие аварийные ситуации могут возникнуть и какие вероятности этих событий?

    Последовательности потенциальных событий определяются начиная с исходного (инициирующего) события и последующего анализа прочих событий, вплоть до того момента, когда авария либо происходит, либо предотвращается.

    Полную картину риска дает анализ всех возможных последствий.

    Дерево событий рисуется слева направо и начинается с инициирующего события.

    Этим инициирующим событием является любое событие, которое может привести к отказу какой-либо системы или компонента.

    В дереве событий инициирующие события связаны со всеми другими возможными событиями — ветвями, а каждый сценарий представляет собой путь развития аварии от инициирующего события к результирующему событию, состоящий из набора таких разветвлений. Ветви характеризуют возможные сценарии причинения ущерба человеку или окружающей среде при нежелательном воздействии на них потоков энергии и вещества, высвобождающихся в результате происшествия.

    Определив все инициирующие события и организовав их в логическую последовательность, можно получить большое число потенциальных сценариев аварии. С помощью анализа дерева событий можно определить пути развития аварии, которые вносят наибольший вклад в риск из-за их высокой вероятности или потенциального ущерба.

    Методология дерева событий дает возможность:

      • описать сценарии аварий с различными последствиями от различных исходных событий;
      • определить взаимосвязь отказов систем с последствиями аварии;
      • сократить первоначальный набор потенциальных аварий и ограничить его лишь логически значимыми авариями;
      • идентифицировать верхние события для анализа дерева отказов.

    Анализ ветвей и путей развития аварии позволяет вносить изменения в конструкцию или эксплуатационные процедуры с учетом этих путей, обусловливающих наибольший вклад в суммарный риск.

    Такой анализ может дать достоверный результат вероятности главного события только в том случае, если достоверно известны вероятности исходных и промежуточных событий.


    Оценка риска< — это этап анализа риска, имеющий целью определить его количественные характеристики: вероятность наступления неблагоприятных событий и возможный размер ущерба

    Выделяют три основных метода оценки риска для конкретных процессов:

    • анализ статистических данных по неблагоприятным событиям, имевшим место в прошлом;
    • теоретический анализ структуры причинно-следственных связей процессов;
    • экспертный подход.

    Анализ риска может происходить и в обратную сторону – от известного последствия к возможным причинам. В этом случае мы получим одно главное событие у основания дерева и множество возможных причин (инцидентов) в его кроне. Такой метод называется деревом отказов и фактически представляет собой инверсию дерева событий. Оба метода являются взаимно дополняющими друг друга.


    Дерево отказов - это графическое представление всей цепочки событий, последствия которых могут привести к главному событию. Иначе говоря, определяются пути, по которым отдельные события могут в результате их комбинированного воздействия привести к потенциально опасным ситуациям.


    Дерево отказов строится следующим образом :

    • Рассматриваемое главное событие изображается на вершине.
    • При построении дерева логическая схема отталкивается от главного события. Исходная точка – это не причины, приведшие к событию, а оно само.
    • Ветви дерева представляют собой все пути, по которым событие может реализоваться, а связь между исходными событиями и главным событием осуществляется через «калитку», или условие.

    ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ И ПРЕИМУЩЕСТВА:

    Программный модуль "Построение дерева отказов" позволяет проводить автоматизированное построение "деревьев отказов" с расчетом условной вероятности входящих в него событий, частоты событий, выполнять на основе этого поиск решений для снижения вероятности возникновения аварий.

    Модуль имеет возможность создания библиотеки "деревьев отказов", на основании которых можно выстраивать варианты "деревьев отказов" от инициирующих событий, возможность редактирования их с учетом особенностей объекта анализа. Возможно пополнение этой библиотеки пользователем с созданием новых стандартных "деревьев отказов".

    Модуль позволяет производить автоматически "раскрой" "дерева отказов" с графическим представлением его на необходимом количестве страниц, с последующей их распечаткой в отчет.

    Программный комплекс включает базу данных пожаро-, взрыво- и химически опасных материалов, веществ, а также программные модули построения дерева сценариев, дерева отказов, реализующие методики для проведения отдельных расчетов с архивом данных расчетов, определение зон по детерминированным и вероятностным критериям поражения, программные модули для проведения расчетов оценки риска, визуализацию на ситуационном плане результатов расчета, зон поражения, полей потенциального риска гибели людей, построение F/N диаграмм.

    В программном комплексе автоматизирован процесс анализа риска в соответствии с нормативно-правовыми документами.

    Программный комплекс позволяет инженерному персоналу предприятий, проектных и экспертных организаций провести работы, связанные с расчетом риска пожаро-, взрыво- и химически опасных производств, объектов. как для принятия решений, так и для разработки проектной документации и документации, связанной с эксплуатацией пожаро-, взрыво- и химически опасных производств, объектов, в том числе:

    • разработки Декларации промышленной безопасности опасного производственного объекта;
    • разработки Планов локализации и ликвидации аварийных ситуаций (ПЛАС);
    • разработки Планов по предупреждению и ликвидации аварийных розливов нефти и нефтепродуктов (ПЛАРН);
    • разработки Паспорта безопасности опасного объекта
    • разработки Паспорта безопасности территорий субъектов Российской Федерации и муниципальных образований;
    • расчета риска при страховании пожаро-, взрыво- и химически опасных производств, объектов;
    • разработки мероприятий на пожаро-, взрыво- и химически опасных производствах, объектах, по снижению рисков.
    • Комплекс имеет блочную, модульную структуру, что позволяет пользователю при необходимости производить сборку программного комплекса необходимой конфигурации для выполнения необходимых расчетов и формирования необходимой документации, в том числе с использованием "Программ-конструктор": "Декларация промышленной безопасности опасного производственного объекта", "План локализации и ликвидации аварийных ситуаций (ПЛАС), "План по предупреждению и ликвидации аварийных розливов нефти и нефтепродуктов (ПЛАРН)", "Паспорт безопасности опасного объекта", "Паспорт безопасности территорий субъектов Российской Федерации и муниципальных образований", "Декларация пожарной безопасности";
    • производить обновление программ при изменении нормативно-правовых актов с сохранением баз данных и произведенных расчетов и т.д.
    В ПК "ПОСТРОЕНИЕ СЦЕНАРИЕВ, ДЕРЕВА СОБЫТИЙ, ДЕРЕВА ОТКАЗОВ, F/N ДИАГРАММ" РЕАЛИЗОВАНА МЕТОДОЛОГИЯ:
    • построения организационной структуры пожаро-, взрыво- и химически опасных объектов;
    • построения планировочной структуры пожаро-, взрыво- и химически опасных объектов с распределением в планировочной структуры пожаро-, взрыво- и химически опасных материалов, веществ по производствам, технологическим процессам, оборудованию;
    • задание параметров аварийной ситуации, привязанной к организационной и планировочной структуре объекта, включающих индивидуальные характеристики региона, размещение и условия нахождения людей, промышленных площадок и производственных помещений, а также привязки к оборудованию, технологическим процессам, производствам с заданными инициирующими событиями;
    • построение деревьев событий, создание библиотеки деревьев событий, сценариев развития аварийной ситуации от инициирующего события до результирующего;
    • построение деревьев отказов от инициирующего события, создание библиотеки деревьев отказов;
    • определение зон по детерминированным и вероятностным критериям поражения;
    • проведение расчета зон поражения, характеризующих размещение людей на ситуационном плане, с целью определения последствий аварий на пожаро-, взрыво- и химически опасных объектах;
    • построение полей потенциального риска по зонам поражения, полученных в соответствии с заданными "деревьями событий" для каждого аварийного оборудования, технологического процесса, производств с учетом метеоданных;
    • оценка показателей риска, включающая определение вероятного числа пострадавших;
    • расчет индивидуального рисков как для каждого результирующего события, так и для аварийной ситуации в целом;
    • расчет социального риска
    • графическое построение F/N диаграмм.
    • документальное оформление отчета об анализе риска и т.д.
    ПРОВЕДЕНИЕ АНАЛИЗА ОПАСНОСТЕЙ И АНАЛИЗА РИСКА АВАРИЙ НА ОПАСНОМ ПРОИЗВОДСТВЕННОМ ОБЪЕКТЕ В СООТВЕТСТВИИ С ПРОЕКТОМ РУКОВОДСТВА ПО БЕЗОПАСНОСТИ «МЕТОДИЧЕСКИЕ ОСНОВЫ ПО ПРОВЕДЕНИЮ АНАЛИЗА ОПАСНОСТЕЙ И ОЦЕНКИ РИСКА АВАРИЙ НА ОПАСНЫХ ПРОИЗВОДСТВЕННЫХ ОБЪЕКТАХ» РОСТЕХНАДЗОРА. 2014 :


    ПРОВЕДЕНИЕ АНАЛИЗА ОПАСНОСТЕЙ И АНАЛИЗА РИСКА АВАРИЙ НА ОПАСНОМ ПРОИЗВОДСТВЕННОМ ОБЪЕКТЕ В СООТВЕТСТВИИ С ПРОЕКТОМ РУКОВОДСТВА ПО БЕЗОПАСНОСТИ «МЕТОДИЧЕСКИЕ ОСНОВЫ ПО ПРОВЕДЕНИЮ АНАЛИЗА ОПАСНОСТЕЙ И ОЦЕНКИ РИСКА АВАРИЙ НА ОПАСНЫХ ПРОИЗВОДСТВЕННЫХ ОБЪЕКТАХ» РОСТЕХНАДЗОРА. 2014
    БАРЬЕРЫ БЕЗОПАСНОСТИ СОГЛАСНО СТАНДАРТУ ТОТАЛЬ GS EP SAF 041 :




    Пример 1: РД 09-536-03 "Методические указания о порядке разработки плана локализации и ликвидации аварийных ситуаций (ПЛАС) на химико-технологических объектах"
    Приложение 4 "Типовая схема построения сценариев развития аварийных ситуаций с указанием основных причин их возникновения"



    Пример 2: ГОСТ Р 51901.1-2002 "Менеджмент риска. Анализ риска технологических систем" А.4 Анализ диаграммы возможных последствий события (анализ "дерева событий") (ЕТА)


    ЕТА представляет собой совокупность приемов количественных или качественных, которые используются для идентификации возможных исходов инициирующего события и, если это требуется, их вероятностей. ЕТА широко используется для объектов, характеризующихся особенностями проекта, которые способствуют снижению аварийности и позволяют выявлять последовательности событий, которые, в свою очередь, приводят к появлению определенных последствий инициирующего события. Предполагается, что каждое событие в последовательности представляет собой либо исправность, либо неисправность. Простое "дерево событий" для взрыва пыли с указанными на нем вероятностями представлено на рисунке А.3. Следует отметить, что вероятности на "дереве событий" являются условными вероятностями. Например, вероятность функционирования разбрызгивателя не является вероятностью, полученной на основании испытаний при нормальных условиях, а является вероятностью функционирования в условиях пожара, вызванного взрывом.


    Рисунок А.3 - Пример "дерева событий" для взрыва пыли


    ПРОГРАММНЫЙ МОДУЛЬ "ПОСТРОЕНИЕ ДЕРЕВА ОТКАЗОВ" ПОЗВОЛЯЕТ:

    Программный модуль "Построение дерева отказов" позволяет проводить автоматизированное построение "деревьев отказов" с расчетом условной вероятности входящих в него событий, частоты событий, выполнять на основе этого поиск решений для снижения вероятности возникновения аварий.

    Модуль имеет возможность создания библиотеки "деревьев отказов", на основании которых можно выстраивать варианты "деревьев отказов" от инициирующих событий, возможность редактирования их с учетом особенностей объекта анализа. Возможно пополнение этой библиотеки пользователем с созданием новых стандартных "деревьев отказов".

    Модуль позволяет производить автоматически "раскрой" "дерева отказов" с графическим представлением его на необходимом количестве страниц, с последующей их распечаткой в отчет.




    ПРОГРАММНЫЙ МОДУЛЬ "ПРОВЕДЕНИЕ РАСЧЕТА ЗОН ПОРАЖЕНИЯ, ХАРАКТЕРИЗУЮЩИХ РАЗМЕЩЕНИЕ ЛЮДЕЙ НА СИТУАЦИОННОМ ПЛАНЕ, С ЦЕЛЬЮ ОПРЕДЕЛЕНИЯ ПОСЛЕДСТВИЙ АВАРИЙ НА ПОЖАРО-, ВЗРЫВО- И ХИМИЧЕСКИ ОПАСНЫХ ОБЪЕКТАХ" ПОЗВОЛЯЕТ:

    Программный модуль "Проведение расчета зон поражения, характеризующих размещение людей на ситуационном плане, с целью определения последствий аварий на пожаро-, взрыво- и химически опасных объектах" позволяет при заданных условиях развития аварии определить вероятность реализации режима сгорания парогазового облака топливо-воздушной смеси ("огненный шар", взрыв, вспышка/хлопок), распространения токсичных продуктов, пожара пролива, возникающих при выбросе опасных веществ или отсутствия последствий и т.д.

    Полученные результаты используются как исходные данные при построении и расчете вероятности результирующих событий в дереве событий.




    ПРОГРАММНЫЙ МОДУЛЬ "РАСЧЕТ РИСКА" СОДЕРЖИТ:
      Программный модуль "Расчет риска" содержит:
    • Программный модуль "Оценка показателей риска, включающая определение вероятного числа пострадавших";
    • Программный модуль "Расчет индивидуального рисков как для каждого результирующего события, так и для аварийной ситуации в целом";
    • Программный модуль "Расчет социального риска";
    • Программный модуль "Графическое построение F/N диаграмм";
    • Программный модуль "Документальное оформление отчета об анализе риска" и др.

    ПРОГРАММНЫЙ МОДУЛЬ "РАСЧЕТ РИСКА" ПОЗВОЛЯЕТ :

    Программный модуль "Расчет риска" позволяет получить обобщенное поле потенциального риска объекта анализа для различных рассматриваемых источников опасности на исследуемом объекте с учетом вероятности возникновения, развития и реализации различных видов угроз, присущих данному источнику опасности, учетом климатических, метеорологических и топографических особенностей региона.

    В результате расчета получаются графические данные в виде полей потенциального риска, расчет индивидуального, социального риска, построенные F/N диаграммы и текстовый отчет об анализе риска, в котором отображаются основные характеристики источников опасности, приводятся данные индивидуального риска для выделенных регионов, возможное и ожидаемое число погибших.

    По результатам расчета полей потенциального риска и распределения людей в зоне поражения, определяется индивидуальный риск, социальный риск, строятся F/N диаграммы.

    Полученные результаты используются для поиска решений по снижению уровня риска.

    Модуль создает текстовый отчет, включая графики расчетов и рисунки с отображением на карте полей потенциального риска.



    Нанесение на карту (план, схему) зон потенциального риска, оценки индивидуального, социального риска и генерации расширенного отчета с отображением порядка проведения расчетов.









    ПРИМЕРЫ ИНТЕРФЕЙСА
    ПРОГРАММНОГО КОМПЛЕКСА ПК "РУСЬ" "ПРОМЫШЛЕННАЯ БЕЗОПАСНОСТЬ"

    РЕГИСТРАЦИОННЫЙ НОМЕР ПК В ЕДИНОМ РЕЕСТРЕ ПО МИНЦИФРЫ РФ №2833










    ПРИМЕР ИНТЕРФЕЙСА "МАТРИЦА МНОГОМЕРНОГО РИСК-ОРИЕНТИРОВАННОГО ФАКТОРНОГО АНАЛИЗА"

    ПРИМЕР ИНТЕРФЕЙСА "ОБЪЕМНО ПЛАНИРОВОЧНАЯ СТРУКТУРА ОБЪЕКТА ТЕХНОГЕННОГО ВОЗДЕЙСТВИЯ"

    ПРИМЕР ИНТЕРФЕЙСА ОБЪЕМНО-ПЛАНИРОВОЧНОЙ СТРУКТУРЫ ОБЪЕКТА,
    РАСПРЕДЕЛЕНИЕ ОПАСНЫХ ВЕЩЕСТВ, МАТЕРИАЛОВ ПО ОБОРУДОВАНИЮ, ТЕХНОЛОГИЧЕСКИМ ОПЕРАЦИЯМ, ПРОЦЕССАМ, ПРОИЗВОДСТВАМ

    ПРИМЕР ИНТЕРФЕЙСА "ПРИМЕНЯЕМОСТЬ СЫРЬЯ И МАТЕРИАЛОВ В ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССАХ И ПРОИЗВОДСТВАХ"


    ПРИМЕР ИНТЕРФЕЙСА ОПРЕДЕЛЕНИЯ КАТЕГОРИЙ ПОМЕЩЕНИЙ ПО ВЗРЫВООПАСНОСТИ, ВЗРЫВООПАСНЫХ ЗОН ОБОРУДОВАНИЯ

    ПРИМЕР ИНТЕРФЕЙСА ПРОГРАММНОГО МОДУЛЯ
    ОПРЕДЕЛЕНИЕ КАТЕГОРИЙ ВЗРЫВООПАСНОСТИ ТЕХНОЛОГИЧЕСКИХ БЛОКОВ. РАСЧЕТ УЧАСТВУЮЩЕЙ ВО ВЗРЫВЕ МАССЫ ВЕЩЕСТВА И РАДИУСОВ ЗОН РАЗРУШЕНИЯ. ПРИКАЗ РОСТЕХНАДЗОРА ОТ 15 ДЕКАБРЯ 2020 Г. N 533 «ОПРЕДЕЛЕНИЕ КАТЕГОРИЙ ВЗРЫВООПАСНОСТИ ТЕХНОЛОГИЧЕСКИХ БЛОКОВ»:





    . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

    ПРИМЕР ИНТЕРФЕЙСА ПРОГРАММНОГО МОДУЛЯ
    ОЦЕНКА ЗОН ПОРАЖЕНИЯ, ОСНОВАННАЯ НА "ТРОТИЛОВОМ ЭКВИВАЛЕНТЕ" ВЗРЫВА ОПАСНЫХ ВЕЩЕСТВ.
    РАССЧЕТ ПАРАМЕТРОВ ВОЗДУШНЫХ УДАРНЫХ ВОЛН (ИЗБЫТОЧНОЕ ДАВЛЕНИЕ P И ИМПУЛЬС ВОЛНЫ ДАВЛЕНИЯ I) В ЗАВИСИМОСТИ ОТ РАССТОЯНИЯ ДО ЦЕНТРА ОБЛАКА (В ТОМ ЧИСЛЕ С УЧЕТОМ ВОЗМОЖНОГО ДРЕЙФА ОБЛАКА ТВС).
    ПРИКАЗ РОСТЕХНАДЗОРА ОТ 15 ДЕКАБРЯ 2020 Г. N 533 «ОПРЕДЕЛЕНИЕ КАТЕГОРИЙ ВЗРЫВООПАСНОСТИ ТЕХНОЛОГИЧЕСКИХ БЛОКОВ»:

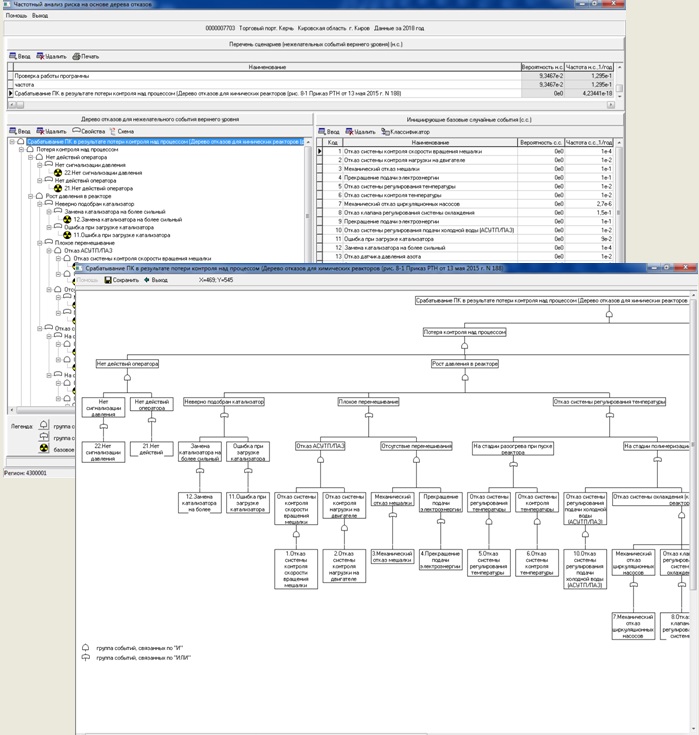

    ПРИМЕР ИНТЕРФЕЙСА ПОСТРОЕНИЯ ДЕРЕВА СОБЫТИЙ, ОТКАЗОВ, РАСЧЕТ АВРИЙНЫХ СИТУАЦИЙ, РАСЧЕТ ПОТЕНЦИАЛЬНОГО, ИНДИВИДУАЛЬНОГО, СОЦИАЛЬНОГО РИСКА, ПОСТРОЕНИЕ F/N, F/G ДИАГРАММ ПК "РУСЬ", ГИАС "ЭКОБЕЗОПАСНОСТЬ"










    ПРИМЕР ИНТЕРФЕЙСА ПК "ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ ВОЛНЫ ДАВЛЕНИЯ":




    ПРИМЕР ИНТЕРФЕЙСА ПРОГРАММНОГО МОДУЛЯ
    "ТЕПЛОВОЙ ПОТОК С ПОВЕРХНОСТИ ПЛАМЕНИ":














    ПРИМЕР ИНТЕРФЕЙСА ПРОГРАММНОГО МОДУЛЯ:



    ПРИМЕР ИНТЕРФЕЙСА ПРОГРАММНОГО МОДУЛЯ
    "РАСЧЕТ ВОЗДУШНОЙ ВОЛНЫ СЖАТИЯ ПРИ РАЗРЫВЕ МАГИСТРАЛЬНОГО ГАЗОПРОВОДА, ТРУБОПРОВОДА ИЛИ ЕМКОСТИ ПОД ДАВЛЕНИЕМ" :



    ПРИМЕР ИНТЕРФЕЙСА ПРОГРАММНОГО МОДУЛЯ
    "РАСЧЕТ ГЕОМЕТРИЧЕСКИХ РАЗМЕРОВ ПЛАМЕНИ ДЛЯ СЦЕНАРИЕВ ГРУППЫ С2 «СТРУЕВЫЕ ПЛАМЕНА»":






    ПРИМЕР ИНТЕРФЕЙСА ПРОГРАММНОГО МОДУЛЯ
    "ВОЗДУШНАЯ ВОЛНА СЖАТИЯ ПРИ ВОСПЛАМЕНЕНИИ ГАЗОВОЗДУШНОЙ СМЕСИ НА ОТКРЫТОМ ПРОСТРАНСТВЕ":



    ПРИМЕР ИНТЕРФЕЙСА ПРОГРАММНОГО МОДУЛЯ:




    ПРИМЕР ИНТЕРФЕЙСА ПРОГРАММНОГО МОДУЛЯ
    "РАСЧЕТ ГЕОМЕТРИЧЕСКИХ РАЗМЕРОВ ПЛАМЕНИ ДЛЯ СЦЕНАРИЕВ ГРУППЫ С1 «ПОЖАР В КОТЛОВАНЕ»":









    ПРИМЕР ИНТЕРФЕЙСА ПРОГРАММНОГО МОДУЛЯ
    "РАСЧЕТ ИНТЕНСИВНОСТИ ИСТЕЧЕНИЯ И КОЛИЧЕСТВА ВЫБРАСЫВАЕМОГО ГАЗА ПРИ РАЗРУШЕНИИ ОДИНОЧНОГО ТРУБОПРОВОДА" :






    ПРИМЕР ИНТЕРФЕЙСА ПРОГРАММНОГО МОДУЛЯ
    "РАСЧЕТ ИНТЕНСИВНОСТИ ИСТЕЧЕНИЯ И КОЛИЧЕСТВА ВЫБРАСЫВАЕМОГО ГАЗА ПРИ РАЗРУШЕНИИ МНОГОНИТОЧНОГО ТРУБОПРОВОДА" :





    ПРИМЕР ИНТЕРФЕЙСА ПРОГРАММНОГО МОДУЛЯ
    "МЕТОДИКА РАСЧЕТА ИНТЕНСИВНОСТИ ИСТЕЧЕНИЯ ПРИ РАЗГЕРМЕТИЗАЦИИ ТЕХНОЛОГИЧЕСКОЙ ЛИНИИ НА ПЛОЩАДОЧНЫХ СООРУЖЕНИЯХ (НА ПРИМЕРЕ КС)" :





    ПРИМЕРЫ ИНТЕРФЕЙСА ПРОГРАММНЫХ МОДУЛЕЙ ПК БЛОК "ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ ВОЛНЫ ДАВЛЕНИЯ":









    ПРИМЕРЫ ИНТЕРФЕЙСА "ОЦЕНКА ПОСЛЕДСТВИЙ АВАРИЙНЫХ ВЗРЫВОВ ТОПЛИВНО-ВОЗДУШНЫХ СМЕСЕЙ":

      Расчет последствий аварийных взрывов топливно-воздушных смесей
















      Назначение пунктов меню

      Для наглядного отображения зоны возможного поражения можно загрузить карту-схему места аварии. Для этого следует воспользоваться пунктом меню "Файл" - "Загрузить карту-схему":

      Поддерживаются следующие графические форматы: jpg, bmp, emf, wmf.

      Пункт меню "Файл" - "Сохранить карту-схему" позволяет выгрузить карту схему с нанесенными на нее масштабами поражения в графический файл для дальнейшего использования.

      Пункт меню "Файл" - "Сохранить диаграмму" позволяет выгрузить выбранную диаграмму в графический файл для дальнейшего использования.

      Карты схемы используемые в расчетах хранятся в виде графических файлов в папке Failure в месте установки программы. Для изменения места хранения графических файлов воспользуйтесь пунктом меню "Файл" - "Настройка". Такая необходимость может возникнуть в случае локальной установки ПО на каждое рабочее место, с расположением базы данных на выделенном сервере. В таком случае, в качестве папки для хранения графических файлов желательно указать выделенную для этих целей папку на этом же сервере.


      Назначение кнопок на панели инструментов

      Кнопка "Место аварии" - позволяет расположить, удалить или переместить местоположение аварии на карте-схеме.

      Кнопка "Масштаб" - позволяет изменить масштаб изображения. Для растровых изображений (jpg, bmp, gif) возможны искажения.

      Кнопка "Горюч. вещ-во" - просмотр информации о горючем веществе, заполнение параметров для расчета (удельная теплота сгорания и т.п.)

      Кнопка "Ситуац. план" - просмотр ситуационного плана, заполнение параметров расчета.

      Кнопка "Метео" - выбор текущей метеорологической обстановки (атмосферное давление и т.п.).

      Кнопка "Расчет" - расчет последствий по указанным исходным данным.

      Кнопка "Печать" - печать результатов расчета.

      Кнопка "Назад (Выход)" - закрыть окно.

      При вызове расчетной методики непосредственно из дерева задач, после нажатия кнопки "Выход" появится окно запроса на сохранение результатов расчета:

      В случае положительного ответа результаты расчета будут помещены в соответствующий архив, в противном случае - удалены.

      Основное рабочее окно делится на три секции по функциональному признаку:

      • секция карты схемы/диаграммы;
      • секция исходных данных для расчета;
      • секция результатов расчета.

      Секция карты схемы/диаграммы

      Для корректного отображения масштабов разрушений на карте схеме необходимо указать масштаб:

      В случае, когда расчет выполняется не из окна архива а непосредственно из дерева задач:

      заголовочная часть секции будет иметь дополнительные поля:

      -для расчета реальной аварии:

      - для расчета вероятной аварии (раздел "Проектные данные"):

      В случае, если имеется заполненный сценарий аварии, для ускорения работы можно выбрать шифр аварии. В этом случае поле "Горючее вещество" будет заполнено автоматически. Если в сценарии имеется карта схема, она так же будет загружена автоматически.


      Диаграммы


      Исходные данные для расчета

      Заполните исходные данные для расчета и нажмите кнопку "Расчет".





      Назначение кнопок:

      - выбор значения из классификатора или справочника

      - открыть нормативно-методическую документацию по данному параметру.

      - рассчитать параметры для указанного значения.


      Секция результатов расчета

      После заполнения исходных данных и расчета (кнопка "Расчет") результатов в данной секции выводятся результаты расчета.

      Для отображения соответствующего параметра на карте-схеме отметьте интересующий параметр:

      Для настройки цвета отображения нажмите на соответствующую кнопку:


      Угол поворота карты

      По умолчанию за направление север-юг на карте схеме принято направление верх-низ. Если направление север-юг карты схемы отличается от вертикального, можно задать угол поворота:

      Для этого служит панель компаса:

      Угол поворота можно задать простым поворотом стрелки указателя. Для этого наведите курсор мыши на стрелку компаса и, удерживая нажатой левую кнопку мыши, поверните стрелку на требуемый угол:

      Угол поворота можно так же указать как численное значение:

    ПРИМЕР ИНТЕРФЕЙСА РАСЧЕТа МАКСИМАЛЬНЫХ РАЗМЕРОВ ВЗРЫВООПАСНЫХ ЗОН, ОГРАНИЧЕННЫХ НИЖНИМ КОНЦЕНТРАЦИОННЫМ ПРЕДЕЛОМ,
    ПОСТРОЕНИЕ ПОЛЕЙ ПОТЕНЦИАЛЬНОГО РИСКА :





    ПРИМЕР ИНТЕРФЕЙСА "РАСЧЕТ РИСКОВ, ПОСТРОЕНИЕ F/N, F/G ДИАГРАММ ДЛЯ ЛИНЕЙНЫХ И ПЛОЩАДНЫХ ОБЪЕКТОВ. ПРИКАЗ МЧС РФ ОТ 26.06.2024 Г. N 533 , ПРИКАЗ МЧС РФ N 404 (В РЕД. N 649), ПРИКАЗ РТН ОТ 28.11.2022 N 414 (ОТ 29 ИЮНЯ 2016 Г. N 272 , ОТ 27.12.2013 Г. №646), ПРИКАЗ РТН ОТ 28.11.2022 N 415 , ПРИКАЗ РТН ОТ 20.04.2015 Г. №160,ПРИКАЗ РТН ОТ 06.11.2013 Г. №520, ПРИКАЗ РТН ОТ 29.12.2022 N 478 , ПРИКАЗ РТН ОТ 17.06.2016 Г. №228."

    ПРИМЕР ИНТЕРФЕЙСА "РАСЧЕТ ПОТЕНЦИАЛЬНОГО, ИНДИВИДУАЛЬНОГО, СОЦИАЛЬНОГО РИСКА, ПОСТРОЕНИЕ F/N ДИАГРАММ ДЛЯ ОПО МН И МНПП.ПРИКАЗ МЧС РФ ОТ 26.06.2024 Г. N 533 , ПРИКАЗ РТН ОТ 29.12.2022 N 478 , ПРИКАЗ РТН ОТ 17.06.2016 Г. №228,"
  • Вводится объемно-планировочная структура объекта техногенного воздкйствия :





  • Для каждой структуры строится дерево аварийных ситуаций :


  • Проводится привязка аварийных ситуаций к объемно-планировочной структуре объекта техногенного воздкйствия


  • Проводится по выбранным сценариям расчет аварийной ситуации:
























  • Проводится расчет риска:


  • .................
  • Проводится печать расчетов риска:









  • ПРИМЕР ИНТЕРФЕЙСА "РАСЧЕТ ПОТЕНЦИАЛЬНОГО, ИНДИВИДУАЛЬНОГО, СОЦИАЛЬНОГО РИСКА, ПОСТРОЕНИЕ F/N ДИАГРАММ ДЛЯ РАСПРЕДЕЛИТЕЛЬНЫХ СЕТЕЙ ТРУБОПРОВОДОВ"

    ПРИМЕР ИНТЕРФЕЙСА "ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ ВЕЛИЧИН ПОЖАРНОГО РИСКА НА ПРОИЗВОДСТВЕННЫХ ОБЪЕКТАХ, В ЗДАНИЯХ, НА ТЕРРИТОРИИ, В СЕЛИТЕБНОЙ ЗОНЕ ВБЛИЗИ ОБЪЕКТА . ПРИКАЗ МЧС РФ ОТ 10.07.2009 Г. №404 (В РЕД. N 649 ОТ 14.12.2010 Г.)"

    ПРИМЕР ИНТЕРФЕЙСА "ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ ВЕЛИЧИН ПОЖАРНОГО РИСКА НА ПРОИЗВОДСТВЕННЫХ ОБЪЕКТАХ, В ЗДАНИЯХ, НА ТЕРРИТОРИИ, В СЕЛИТЕБНОЙ ЗОНЕ ВБЛИЗИ ОБЪЕКТА . ПРИКАЗ МЧС РФ ОТ 26.06.2024 Г. N 533"


    ПРИМЕР ИНТЕРФЕЙСА РАСЧЕТА В РЕДАКТОРЕ ПЕЧАТИ:









    АРХИТЕКТУРА ИНФОРМАЦИОННОЙ СИСТЕМЫ:







    СТРУКТУРА ИНФОРМАЦИОННОЙ СИСТЕМЫ
    ПРИНЦИПЫ ПРИЕМА-ПЕРЕДАЧИ ДАННЫХ:









    РАСПРЕДЕЛЕННАЯ МОДЕЛЬ ИНФОРМАЦИОННЫХ ПОТОКОВ ПК "РУСЬ", ГИАС "ЭКОБЕЗОПАСНОСТЬ" , ПОСТРОЕНИЕ ВЕРТИКАЛЬНО-ИНТЕГРИРОВАННЫХ ИНФОРМАЦИОННЫХ СИСТЕМ




    ЦЕНА И УСЛОВИЯ ПОСТАВКИ:

    Программное обеспечение (ПО) передается индивидуальным предпринимателям и юридическим лицам через прямое информационно-технологическое сопровождение в НПП "Авиаинструмент", сделав "Заказ" на необходимую конфигурацию ПК "Русь".

    Заказ программного комплекса: Заказать

    Поддержка и сопровождение: Информационно-технологическое сопровождение (ИТС).

  • Информационно-технологическое сопровождение (ИТС)

  • Стоимость, заявка на оформление, продление договора на пакет прикладных программ программного комплекса ПК "Русь", ПК ГИАС "Эеобезопасность"

    • Программный комплекс сетевой, клиент-сервер, количество одновременно подключенных компьютеров (рабочих станций) к серверу определяется только характеристиками сервера, возможностями операционной системы установленной на сервере, лицензионным договором.
      Базовая комплектация включает неисключительную лицензию на использование, с возможностью инсталляции на компьютер (рабочее место), установку на сервер, без ключей физической защиты (без USB-ключей защиты).
      Лицензия программная, реализовывается путем ее привязки к компьютерному устройству. Количество электронных программных ключей, включая установку на сервер, определяется только лицензионным договором.
      Для удобства работы в ПК "Русь", ПК ГИАС "Экобезопасность", рекомендуется подключение к компьютеру, ноутбуку нескольких мониторов, для раздельной работы с "Помощь", "НТД", графической, топографической информацией, планировками, картами-схемами, диаграммами, построением полей потенциального риска, путей эвакуации при пожаре, базами данных, исходными сведениями для расчетов.


ООО НПП "Авиаинструмент" аккредитовано по осуществлению деятельности в области информационных технологий от 07 марта 2008 г. за №60 (Приказ Министерства информационных технологий и связи Российской Федерации от 09.01.2008г. №3)
